把电路仿真写成可重复的软件

很多仿真项目最后只留下一个能打开的模型文件。它说明“某次跑通过”，却很难回答三个软件工程问题：换一组参数还能不能重建？仿真结果由什么规则判定？半年后谁能复现这次结论？

这次实践把模型本身当成脚本的构建产物。一份 MATLAB 程序负责创建 Simscape 网络、生成控制时序、执行编译与仿真、提取稳态窗口，最后输出机器可读的数据和 PASS / FAIL。电路是被验证的对象，重点是围绕它建立的自动化软件。

本文使用 400 V → 14 V、3 kW 的公开教学算例，只说明建模与验证方法，不对应任何实际产品。结果来自 MATLAB R2026a Update 4 的已完成运行。

一条从输入到证据的管线

1. 01
   输入参数经过校核的算例与控制时序
2. 02
   模型生成程序创建模块并连接物理端口
3. 03
   编译门禁update 提前拦截端口与网络错误
4. 04
   瞬态仿真运行 2 ms 物理开关模型
5. 05
   稳态截取仅分析最后 20 个开关周期
6. 06
   断言与证据理论对照 → CSV · MAT · PNG · LOG

这条管线把“搭模型”和“看波形”拆成了可以检查的阶段。物理端口接错会在编译门禁停止；仿真虽然完成但指标越界，会在断言阶段失败；只有两关都通过，结果才有资格进入基线。

参数层：让设计点成为显式输入

脚本开头集中保存设计点和第一层非理想参数。拓扑图不再承担“藏参数”的职责，任何改动都可以被代码审查和版本比较。

其中有一个容易被软件掩盖的接口细节：Center-Tapped Transformer 模块的参数是“原边 / 整个副边”，所以模块中写入 8，而不是 16；中心抽头设为 0.5 后，每半副边才是目标的 16:1。把这个换算写成表达式，比在图形界面里手填一个数字更不容易失去语义。

Np = 16;
Ns_half = 1;
nHalf = Ns_half / Np;

% Simscape 模块使用原边 / 整个副边
turnsRatioPrimaryToTotalSecondary = Np / (2 * Ns_half);

建模层：用函数封装重复动作

程序化模型最容易变成一长串脆弱的坐标和端口编号。这里没有试图隐藏 Simulink API，而是只封装两个高频、容易写错的动作：创建同规格 MOSFET，以及通过端口句柄连接 conserving ports。

function connect_ports(model, srcBlock, srcType, srcIndex, ...
        dstBlock, dstType, dstIndex)
    srcHandles = get_param([model '/' srcBlock], 'PortHandles');
    dstHandles = get_param([model '/' dstBlock], 'PortHandles');
    add_line(model, ...
        srcHandles.(srcType)(srcIndex), ...
        dstHandles.(dstType)(dstIndex), ...
        'autorouting', 'on');
end

这层抽象很薄，却带来两个好处：连线语句仍然能读出源、目标和端口类型；R2026a 中模块库路径、器件参数或端口位置发生变化时，也有集中检查的位置。

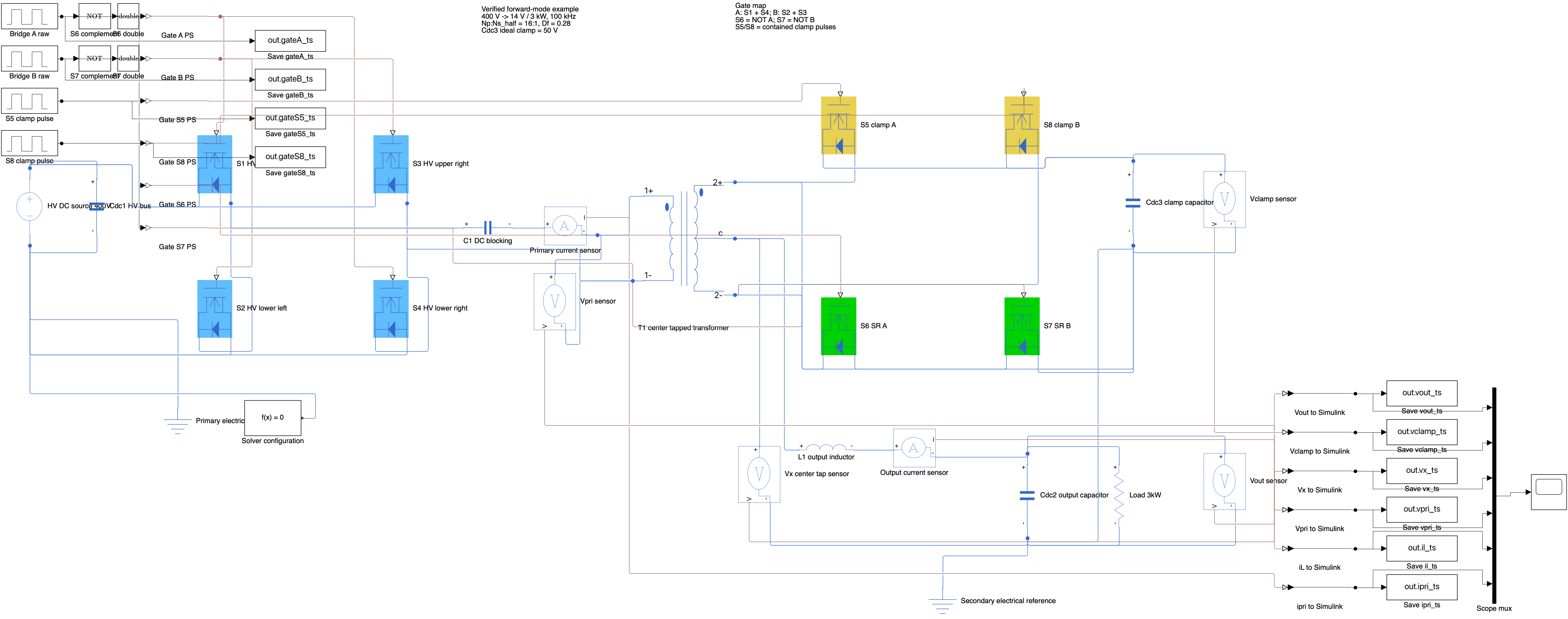

脚本最终创建高压桥、隔直电容、中心抽头变压器、同步整流与箝位支路，并同时加入传感器、物理信号转换和 To Workspace 数据出口。模型不是孤立的“电路画布”，而是一个自带观测接口的软件测试夹具。

控制层：时序也必须可以被验证

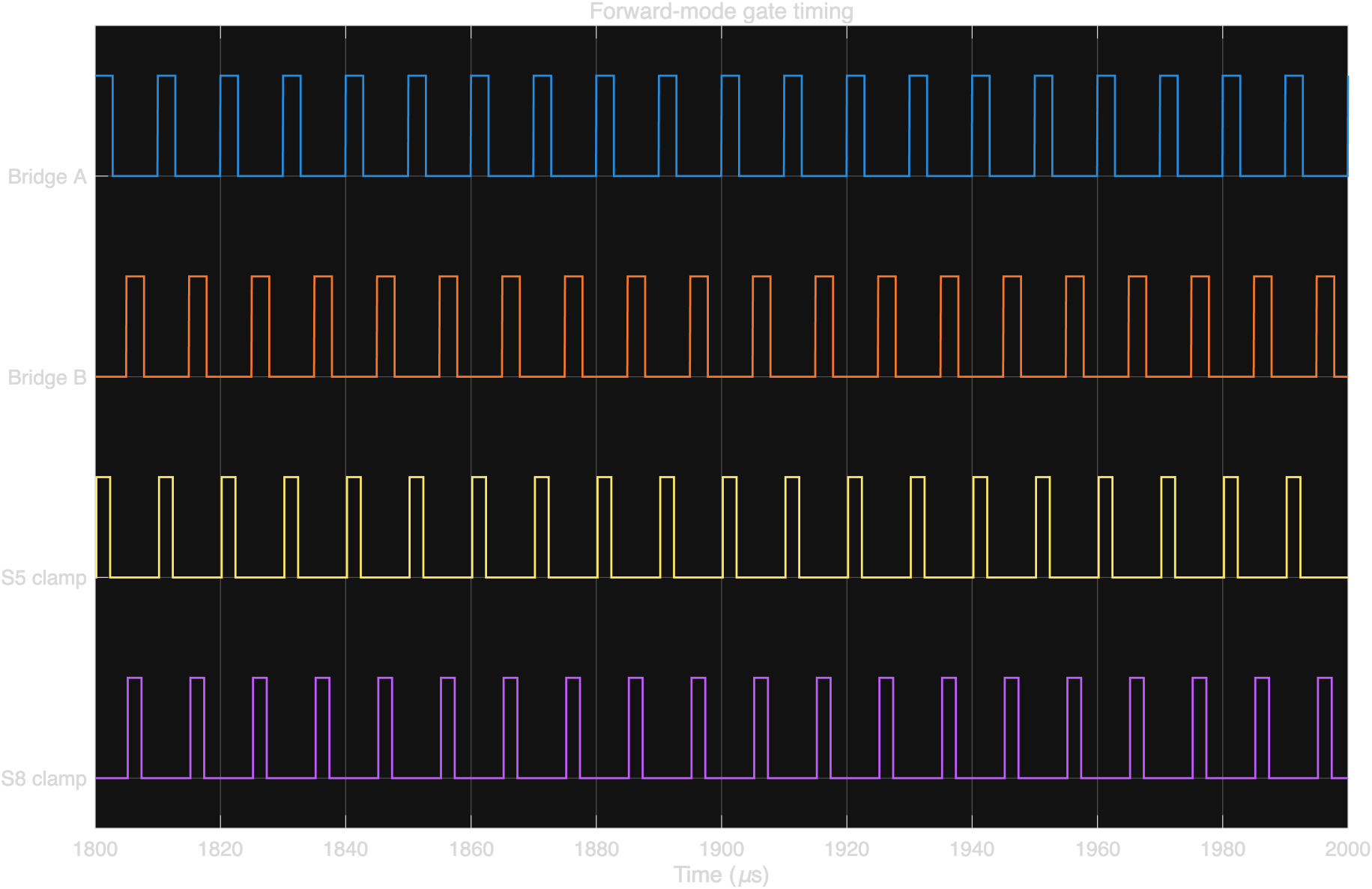

控制信号没有停留在四个 Pulse Generator 的参数里。桥臂 A 驱动 S1 / S4，桥臂 B 驱动 S2 / S3，并相差半个周期；S6、S7 分别取两组桥信号的反相。S5、S8 箝位脉冲延迟 0.20 µs、持续 2.20 µs，被约束在各自传能区间内。

门极检查使用离散逻辑乘积。两组主桥同时为高，或箝位脉冲跑到所属传能区间之外，都会让 passGates 失败。

gateOverlapPrimary = max(gA(steadyMask) .* gB(steadyMask));
gateOverlapClampA  = max(gS5(steadyMask) .* (1 - gA(steadyMask)));
gateOverlapClampB  = max(gS8(steadyMask) .* (1 - gB(steadyMask)));

passGates = gateOverlapPrimary < 0.5 ...
         && gateOverlapClampA  < 0.5 ...
         && gateOverlapClampB  < 0.5;

这不是 MCU 量产固件的死区实现，但它建立了同样重要的习惯：控制时序既是驱动输入，也是测试数据。

验证层：先编译，再只看稳态

脚本保存模型后先执行 SimulationCommand = update。这相当于第一道静态门禁：物理域、端口或参数错误在昂贵的瞬态仿真之前暴露。

第二个关键点是分析窗口。仿真运行 2 ms，但统计仅使用最后 20 个 100 kHz 周期。首轮短窗口曾被开环 LC 启动振荡污染；如果直接对全程求峰峰值，会把启动过程误判成稳态纹波。

steadyMask = t >= (tStop - steadyPeriods * Tsw);

voMean     = mean(vo(steadyMask));
iLRipplePP = max(iLData(steadyMask)) - min(iLData(steadyMask));
vClampMean = mean(vClampData(steadyMask));

判据来自同一组输入参数，而不是手工从截图中读数：

voTheory        = 2 * Df * nHalf * VH;
vClampTheory    = 2 * nHalf * VH;
iLRippleTheory  = (nHalf * VH - voTheory) * Df / (Lout * fsw);

passOutput = abs(outputErrorPct) < 8;
passClamp  = abs(clampErrorPct) < 8;
passRipple = abs(iLRipplePP - iLRippleTheory) ...
             / iLRippleTheory < 0.20;

这些阈值是当前 V1 基线的回归门槛，不是器件或产品指标。它们的作用是：脚本、模型或参数被修改后，明显偏离能够自动暴露。

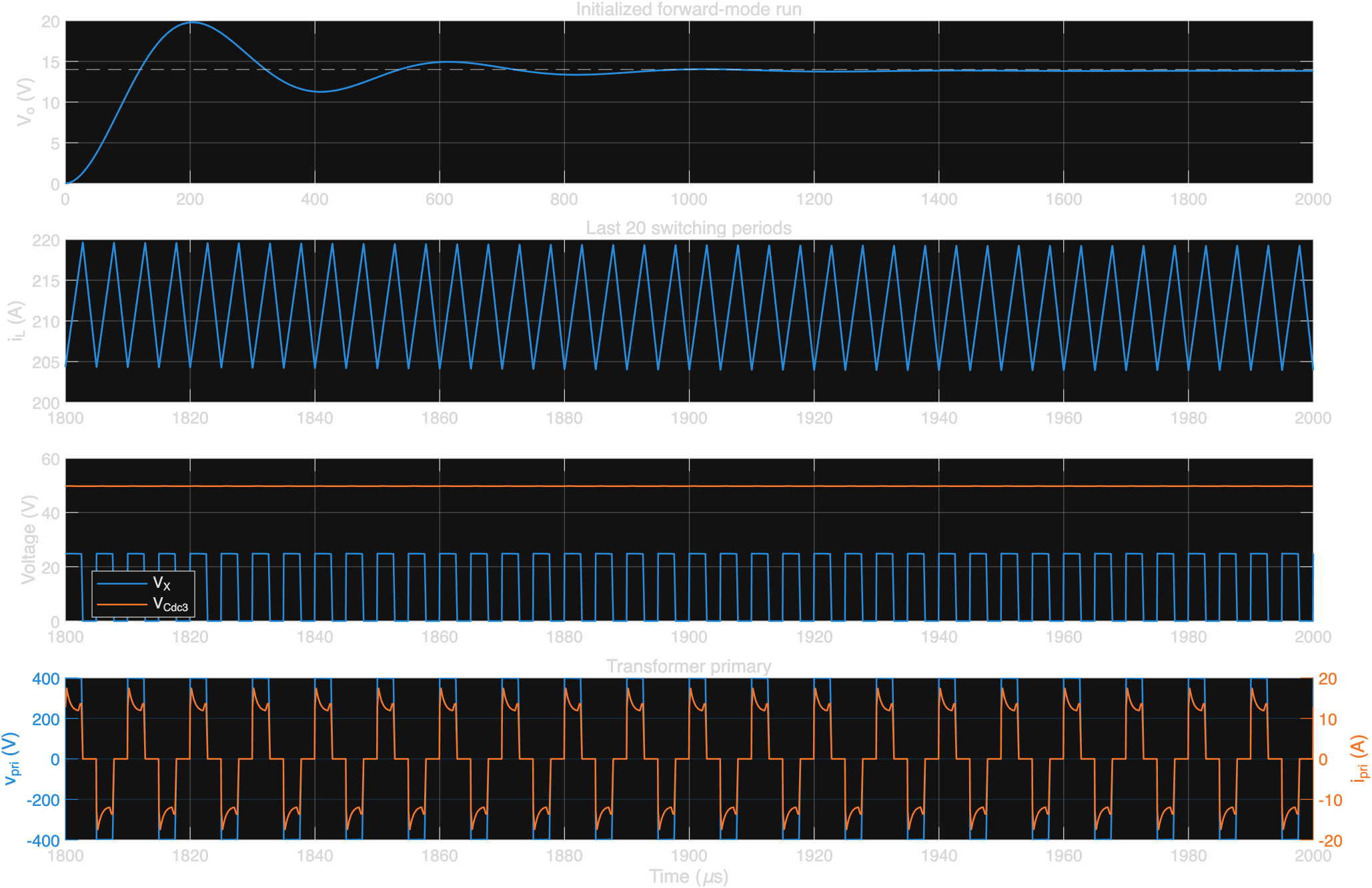

一次可追溯的结果

除图片外，同一次运行还输出 summary.csv、waveforms.csv、results.mat 和 build_log.txt。CSV 适合版本间比较，MAT 保留完整时序数据，PNG 用于快速审阅，日志则留下重建过程。不同读者可以使用同一份运行证据，而不必反复打开模型点 Scope。

边界必须和 PASS 一起保存

当前模型的变压器采用 Ideal 模式。它能够验证拓扑增益、同步整流与箝位时序、稳态均值、纹波数量级和门极互锁，但不能据此定量宣称漏感—Coss 振铃、反向恢复、ZVS 窗口、磁芯损耗或 PCB 寄生尖峰已经得到验证；反向预充控制也没有进入 V1。

这条边界不是附注，而是验证软件的一部分。下一步若加入漏感、励磁电感、Coss、Qrr 和死区，应复制成新的非理想模型层级，并保留当前基线。这样当结果变化时，能够区分“拓扑或控制被改坏了”和“新增物理效应改变了波形”。

把仿真写成软件，真正得到的并不只是一份 .slx。更重要的是一条可重建、可审查、可失败、也能明确说出能力边界的工程证据链。
